Antena Hustler sudah tidak asing lagi bagi orang briker, apalagi dengan ke ampuhanya. Antena jenis ini telah beberapa kali menjadi jawara… dalam beberapa perlombaan radio. atau lebih dikenal dengan “Radio Balap”. Kali ini kami akan mengajak Anda untuk merakit/bikin sendiri antena Hustler, yaitu tipe G7 144 MHz. Antena hustler panjangnya adalah 3 X 5/8 atau 3 X (0,625 X 2), kurang lebih 3,75 meter.
Ukuran Loading
Loading 1 = 8 Lilit (3+8), Diameter Kawat 2 mm, spasi 3 mm,
diameter loading (pipa PVC) 1 dim
Loading 2 = 80 Lilit, Diameter Kawat 1,5 mm, spasi 2 mm,
diameter loading (pipa PVC) 3/4 dim
Loading 3 = 80 Lilit, Diameter Kawat 1,5 mm, spasi 2 mm,
Loading 1 = 8 Lilit (3+8), Diameter Kawat 2 mm, spasi 3 mm,
diameter loading (pipa PVC) 1 dim
Loading 2 = 80 Lilit, Diameter Kawat 1,5 mm, spasi 2 mm,
diameter loading (pipa PVC) 3/4 dim
Loading 3 = 80 Lilit, Diameter Kawat 1,5 mm, spasi 2 mm,
diameter loading (pipa PVC) 1/2 dim
Untuk ukuran pipa aluminium, menyesuaikan dengan ukuran loading, maupun ukuran bracket ground. Jumlah lilitan dan diameter kawat bisa dimodifikasi sesuai dengan keperluan. Jika Anda mengalami kesulitan melilit loading dengan kawat
email, Anda bisa menggantinya dengan kabel NYY (kawat engkel).

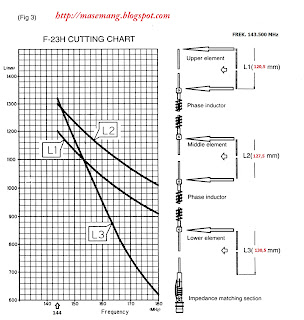

ini skala gambar untuk menyetel
yakinsip da ini kan pake modal
BalasHapusok juga
BalasHapusCuma Copy Paste artikel dari orang lain.
BalasHapusfisiknya g7 skemanya f23
BalasHapusRata rata antena 3x5/8 ya sama
HapusBsakah di beri contoh jumlah gulungan di loding 1
Hapusapakah antena G7 bisa menggunakan 4 loading, kalau bisa kenapa dan kalau tidak bisa kenapa..?
BalasHapusMaksudnya apa 4 X5/8 lamda,G9 jadinya
HapusKlu 80 lilit budek. Swr dapat 1,1 kenapa kalah sama F23
BalasHapusKlu 80 lilit budek. Swr dapat 1,1 kenapa kalah sama F23
BalasHapus80 lilit, swr 1,1. Kenapa ya..? Budek kalah sama F23..
BalasHapus80 lilit, swr 1,1. Kenapa ya..? Budek kalah sama F23..
BalasHapuspatokannnya jangan banyaknya lilitan om tapi panjang kawat yg untuk membuat lilitannya. bisa pakai 5/8 lamda, bisa 7/8 lamda bisajuga 1 lamda dari frekuensi yg kita inginkan, habis itu kita lilit, ktmunya bsa 60, bsa 72 bisa 80, tergantung diameter koker yg kita gunakan. trus kita matching, pasti tidak budk om
BalasHapusKomentar ini telah dihapus oleh pengarang.
HapusKomentar ini telah dihapus oleh pengarang.
HapusKomentar ini telah dihapus oleh pengarang.
Hapus👍
HapusKlo utk freq 7.130 mc gmn gan?
BalasHapusBetul2 bikin penasaran. Subernya kynya satu cuma copy pastenya seribu.... prinsipnya rambat gelombang adlh lamda.... coba kt ty mbah google....
BalasHapuscara machingnya gimana gan...
BalasHapuscoba downlond asli dari g7 aslinya dalam bentuk pdf dan bahasa ingris baru kali modif sesuaikan sama frekuensinya ...
BalasHapusHargai pemikiran orang lain,kalau anda merasa lebih pintar,silahkan sharing dengan santun.Tuangkan pengalaman anda agar bermanfaat bagi orang lain.Begitulah ciri2 orang berilmu.
BalasHapusSetuju... Hargai pemikiran orang lain...
HapusToh di posting ulang juga banyak manfaatnya. Entampaikan ilmu/pengetahuan KPD oranglain kan ibadah. Daripada menghujat malah bikin dosa.
HapusJangan lupa juga hargai karya orang lain dgn cara tidak mengcopy paste karya orang lain
BalasHapuscopy paste masih mencantumkan web sumbernya itu terpuji dan sudah sesuai aturan daripada diedit seperti buatan sendiri itu namanya plagiat ,, buat penulis teruskan perjuanganmu nak jangan kapok
BalasHapusCoba lihat kembali....skemanya HarJo
BalasHapusCutting chartnya milik Diamond F23
Terlihat anda kurang memahami apa yg anda tulis
Klo ini dipraktekkan....wah jadi tersesat
Alhamdulillah berhasil
BalasHapus1.1
Bagi amatir, menggunakan antena apapun ntah dipole ,g7, atau kanibal/kombinasi yg penti g bisa match dan bisa mengudara dengan maksimal itu intinya. Trims penulis sudah berbagi.
BalasHapusCuma bisa ketewe....
BalasHapusMantap juragan cari inovasi terbaru...berkarya lebih baik daripada tidak sama sekali, komentar,kritikan utk memotivasi anda agar lebih maju.
BalasHapusAsal aja
BalasHapusSudah 2 tahun yang lalu... Terlambat membaca....
BalasHapusMa'af mau Tanya kawan,sy baru belajar mau bikin antena G. 7 .maaf klau 80 lilitan kira" berapa meter kawat emailnya Dan kawat ukuran berapa UNTUK loding 1.2.dan 3 .Nuwun
BalasHapusKomentar ini telah dihapus oleh pengarang.
BalasHapusToh di posting ulang juga banyak manfaatnya. Menyampaikan ilmu/pengetahuan KPD oranglain kan ibadah. Daripada menghujat malah bikin dosa.
BalasHapus
